CD5020A 是一款高壓脈寬調制(PWM)  控制芯片，它包含實現單端拓?fù)潆娫崔D(zhuǎn)換的  所有功能。CD5020A采用電流模式控制，  簡化了環路補償設計。  CD5020A 包括一個高壓?jiǎn)?dòng)穩壓器，  可在高達100V的寬輸入電壓范圍內運行。  該P(yáng)WM芯片是專為高速振蕩器設計的，頻  率范圍最高1MHz，總傳播延遲小于100ns。  該芯片還包含誤差放大器、高精度反饋基準、  欠壓保護、逐周期過流保護、斜坡補償、軟  啟動、振蕩器同步能力和過熱保護功能。

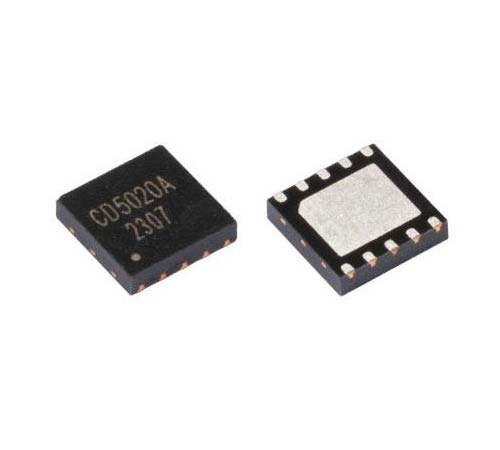

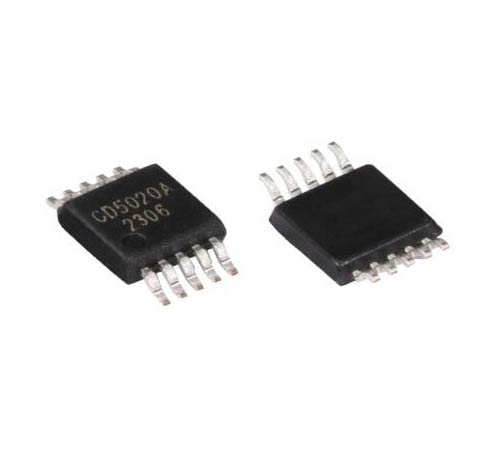

產品特征  ? 內置啟動穩壓器  ? 誤差信號放大器  ? 高精度基準電壓  ? 可調軟啟動  ? 1A峰值驅動電流  ? 最大占空比限制80%  ? 可調輸入欠壓保護  ? 逐周期過流保護  ? 斜坡補償  ? 單電阻設置振蕩器頻率及同步功能  ? 前沿消隱  ? 過熱保護  ? 封裝形式：VSSOP10、WSON10

應用領域  ? DC/DC電源
